如何做好安全管理是電廠永恒的主題，天津大港電廠為實現人員安全管理，選擇了云酷科技的三維可視化人員定位系統用于建設人員安全管理體系。
三維可視化人員定位系統
云酷科技的三維可視化人員定位系統，是結合UWB高精度定位技術、三維可視化、圖像/人臉識別等技術與電廠傳統人員管理模式結合的人員安全管控系統，是根據智慧電廠概念和云酷科技多年來的行業積累所研發的系統，通過以下幾個模塊為電廠構建全新人員安全管理體系：
一、監控中心
1、報警監控：系統后臺根據實時定位信息、歷史數據結合作業信息針對全廠高風險作業、電子圍欄非法闖入、靠近危險區、超時停留、SOS報警求救等安全相關事項進行實時監控和計算，一旦發現異常實時反饋并通知相關負責人，方便安全管理的及時性，將安全風險降低。
2、數據監控：系統為管理人員及廠領導提供全廠綜合數據的統計，方便管理者及領導第一時間了解全廠人員分布及作業情況。統計數據包括全廠人員、外委人員、在廠職工、工作票、操作票等數量進行實時統計，點擊相應數據可查看詳細情況，可定位到相應的人員及作業位置進行調取視頻監控查看。
二、人員定位
系統實現人員在三維地圖上實時顯示，分區域顯示等功能：
（1）身份識別：每人佩戴一個定位標簽，快速識別人員身份；
（2）實時定位：電子標簽和定位設備之間不斷測距，實時定位并顯示在三維地圖上；
（3）人員位置快速查找追蹤：在系統中輸入人員卡號或姓名可快速查找人員，系統會立刻彈出人員所在位置，并有閃爍提示；
（4）不同生產區域人數統計: 將不同區域人員數量統計顯示；
（5）標簽低電自動報警:系統實時監測定位標簽電量，電量不足時提醒充電；
（6）主動報警：當人員遇到突發情況能夠通過按定位標簽上的報警按鈕實現快速、安全地報警；
三、歷史軌跡
1、當發生危險后或者想要通過查看人員（車輛、工器具）歷史時間段的位置信息時，可通過在歷史軌跡功能下輸入人員姓名/卡號和時間（搜索支持模糊搜索、簡拼、全拼搜索），搜索任意人員在任意時間內的活動軌跡。歷史軌跡由不同時間段不同區域變化歷史表格和在三維地圖上的軌跡路徑變化兩部分組成。歷史軌跡查詢支持多種不同的模式，單人模式、多人模式以及熱力圖模式。歷史軌跡查詢時可進行1/2/4倍速快進、暫停、以及拖動時間軸進行定點播放，多種不同的數據及查看方式方便管理人員對歷史數據的有效分析和利用。
2、歷史軌跡播放過程中支持按不同的區域和時間調用相對應的歷史時間段的視頻監控，視頻監控畫面可按1/4/9/16四種不同的宮格進行顯示，全方位還原當時的真實情況。
1、在三維地圖上進行可視化配置，通過簡單的單擊和雙擊操作可設置各種不同形狀的多邊形電子圍欄，方便快捷。
2、電子圍欄按類型可分為固定、臨時和自動圍欄，固定電子圍欄設置完成立即生效，臨時電子圍欄可根據設定的時間段內生效，自動圍欄可根據兩票信息自動生成相應的圍欄，防止非作業人員闖入，兩票結束后自動關閉圍欄。
3、電子圍欄按照報警種類可分為闖入報警圍欄、靠近報警圍欄、超時報警圍欄，用戶可根據不同作業區域不同要求設置不同的報警規則。
4、圍欄授權支持黑名單和白名單兩種不同的方式，簡單方便。
五、兩票分布

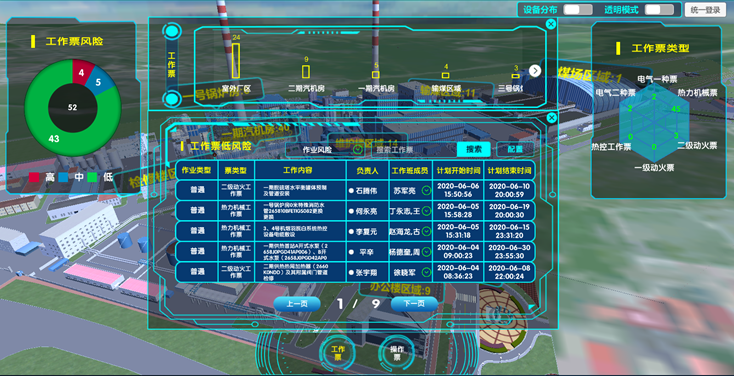

接入電廠的兩票系統和缺陷系統數據，只篩選出當日正在執行的兩票和未完成的缺陷。根據兩票和缺陷的內容通過提前預設好的KKS編碼和關鍵字關聯到設備或者區域上，實現兩票和缺陷分區域分布顯示。將兩票中風險等級高的進行報警顯示，提醒安全管理人員注意。
六、安防設備

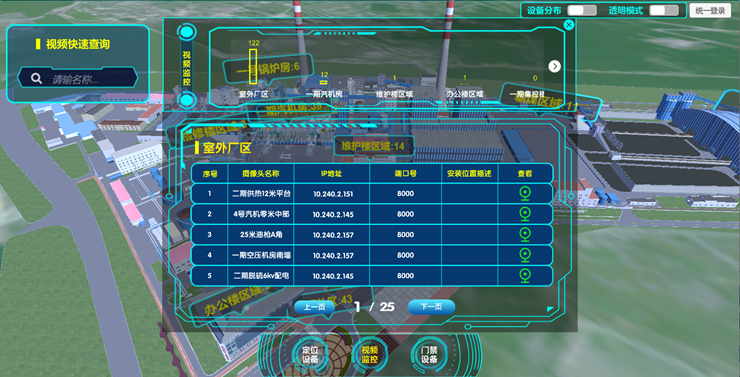

接入電廠現有的視頻監控系統、門禁系統以及項目現場建設的定位設備，實現定位設備、視頻監控設備、門禁設備的區域分布，三維可視化分布、設備快速查找、視頻快速調取、門禁日志快速查詢的功能。
七、安全學習
安全事故的學習是安全管理的重要方面，本系統將整理近10年電力行業全國的安全生產事故情況，按照事故發生位置及相關設備關聯到相應的三維地圖上進行黃色蒙層展示，管理人員可通過點擊蒙層可查看事故詳情。當現場工作人員攜帶定位標簽進入對應區域時，系統會自動通過短信或APP推送相對應的安全事故進行作業安全提醒，同時安全生產事故庫支持動態維護。
八、行為分析
行為軌跡：系統充分利用定位歷史信息，自動記錄和統計定位人員進出各區域的時間和停留時間。
關鍵點監控：用戶可根據需要將重要位置設置為關鍵監控點，當人員攜帶定位標簽經過關鍵監控點時，系統自動記錄到達關鍵監控點及停留時長信息。
到崗到位：用戶可在三維地圖上配置到崗到位地點，設置到崗到位規則，到崗到位的周期支持日、周、月、年等不同頻率設置，方便靈活，系統根據配置的到崗到位規則自動記錄到崗到位情況。
巡點檢：用戶可在三維地圖上配置巡點檢的地點，系統同時支持巡點檢路線的配置，巡點檢任務的配置，系統根據用戶配置的巡點檢規則匹配定位信息自動判斷巡點檢結果。
人員定位系統大港電廠的實際應用
天津大港電廠為保障和加強人員的安全管理，使用了云酷科技的三維可視化人員定位系統，實現了各個層面上的現代化安全管理。
展示層：
通過三維建模，全廠實現三維模型與實際場景1:1高仿真模擬，在系統內可直觀查看廠內各個區域，為人員的實時安全管理提供了三維交互。汽機房內景、鍋爐房內景、翻車機室內、輸煤棧橋、轉運站、煤場內景精準建模包括設備尺寸和設備位置的1:1模擬，滿足高精度定位需求。實現汽機房、鍋爐、輸煤棧橋、翻車機室等分層剖面展示，展現效果良好。且系統支持如瀏覽、鳥瞰、行走等多種模式的瀏覽功能。
應用層：
系統集成兩票管理、隱患缺陷管理、到崗到位管理、視頻監控管理，實現區域分布、人員聯動分析。實現了：
1、建設成立人員實時監控中心與實時預警中心；
2、人員實時定位、歷史軌跡查詢，視頻實時跟隨與歷史視頻聯動；
3、區域電子圍欄維護、報警提醒、事故案例推送功能；
4、人員到崗到位、巡點檢智能行為分析；
5、設備維護、動態接口接入等功能。
硬件支持
自主研發的硬件設備是三維可視化人員定位系統能夠表現優秀的基石，大港電廠在廠區道路、汽機房、風險源區等區間安裝定位錨點、激勵器共計489個，向外委隊伍、安全監察部、運行部、維護班、燃料檢修等各部門發放定位標簽157個，平均每日使用量90個，實現了高精度人員定位和實時人員管理。
三維可視化人員定位系統的使用，幫助大港電廠及時有效處理了安全巡查統計分析、運行巡檢統計分析、外委隊伍實時分析、重點問題原因分析等問題，做到人員安全的科學化、智能化管理，為大港電廠的智慧化轉型提供了具有實際效果的安全管理工具。
